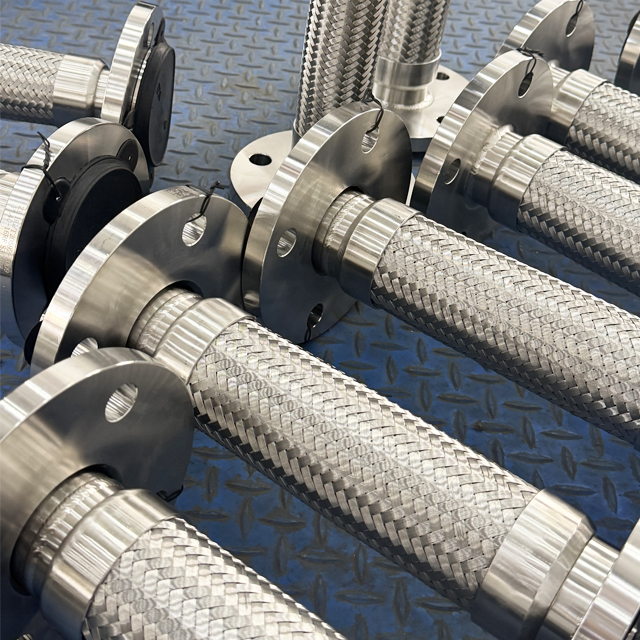

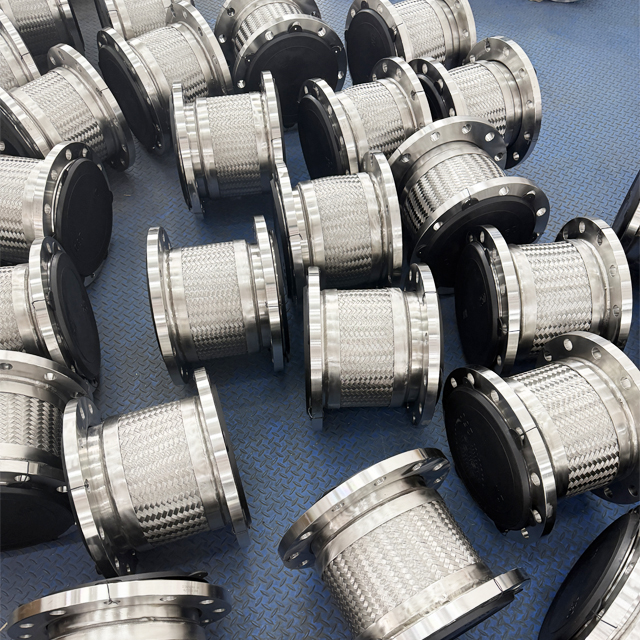

波纹金属软管(简称软管)是现代工业管路中一种高品质的柔性管道。它主要由波纹管、网套和接头组成。它的内管是具有螺旋形或环波形的薄壁不锈钢波纹管，波纹管外层的网套， 是由不锈钢丝或钢带按一定的参数编织而成。软管两端的接头或法兰是与客户管道的接头或法兰相配的。
软管的波纹管是由极薄壁的无缝或纵焊缝不锈钢钢管经过高精度 塑性加工成形的。由于波纹管轮廓的弹性特性决定了软管具有良好的柔软性和抗疲劳性， 使它很容易吸收各种运动变形和循环载荷， 尤其在管路系统中有补偿大位移量的能力。我厂除原有制作软管的精良设备外，新近引进了两条高精度，高技术的波纹管自动焊接成形生产线，大大地提高了软管的品质且使制作软管的长度不受限制， 满足了超长软管的需要。软管的公称通径为DN4-800mm,长度任选。
网套是软管安装在压力管路中的主要承压件，同时对波纹管起护套作用， 根据管道中的压力大小及应用场所，可选择一层或多层的不锈钢钢丝或钢带进行编织，软管的压力范围一般为 PN0.6-32.0MPa， 可达42.0MPa。
由于制作软管主要零件的材料是采用奥氏体不锈钢，因而保证了软管优良的耐温性和耐蚀性， 软管的工作温度范围极广， 为-196-600°C,，使用的软管按管道所通介质的腐蚀性选择适用的不锈钢牌号， 即可保证的耐蚀性。
波纹金属软管具备了良好的柔软性、抗疲劳性、耐高压、耐蚀性等诸多特性，它相对其它软管(橡胶，塑料软管)的寿命就要高出许多，故它又具有较高的综合经济效益。随着现代工业的发展， 对耐高温， 耐高压的波纹金属软管的需求量亦愈来愈大。
软管适用范围：需要充分挠性的输送管，防止振动处所配管，对蒸汽、煤气、空气、重油、石油、化工、药品类等均适用。
波纹金属软管的公称通径和压力
| 公称通径 DN mm | 公称压力 PN Mpa | ||||||||||||
| 0.6 | 1.0 | 1.6 | 2.0 | 2.5 | 4.0 | 5.0 | 6.3 | 10.0 | 15 | 20.0 | 25.0 | 32.0 | |
| 4 | |||||||||||||
| 6 | / | ||||||||||||
| 8 | / | ||||||||||||
| 10 | / | ||||||||||||
| (12) | / | ||||||||||||
| 15 | / | ||||||||||||
| (18) | / | / | |||||||||||
| 20 | Pbmin=4PN | / | / | ||||||||||
| 25 | / | / | / | ||||||||||
| 32 | / | / | / | / | |||||||||
| 40 | Pbmin=3PN | / | / | / | / | ||||||||
| 50 | / | / | / | / | / | ||||||||
| 65 | / | / | / | / | / | ||||||||
| 80 | / | / | / | / | / | / | |||||||
| 100 | / | / | / | / | / | / | / | ||||||
| 125 | / | / | / | / | / | / | / | ||||||
| 150 | / | / | / | / | / | / | / | ||||||
| (175) | / | / | / | / | / | / | / | / | |||||
| 200 | / | 1 | 1 | / | / | / | / | / | |||||
| 250 | / | / | / | / | / | / | / | / | |||||
| 300 | / | / | / | / | / | / | / | / | / | ||||
| 350 | / | / | / | / | / | / | / | / | / | / | |||
| 400 | / | / | / | / | / | / | / | / | / | / | |||
| 500 | / | / | / | / | / | / | / | / | / | / | |||
| 600 | / | / | / | / | / | / | / | / | / | / | |||
| 最小爆破 压力 Pbmin | 高压软管: Pbmin=3PN (深色区域) | ||||||||||||
| 中低压软管: Pbmin=4PN(浅色区域) | |||||||||||||
BH环形波纹管
| 分类 | 按管坯分 | ||
| 无缝波纹管 | 纵焊缝波纹管 | ||
| 材料 | 牌号 | 0Cr19Ni9(SUS 304) 1Cr18Ni9Ti 0Cr18Ni11Ti(SUS 321) 00Cr17Ni914MO2(SUS 316L) | |
| 名称 | 不锈钢耐酸钢 极薄壁无缝钢管 | 不锈钢和耐热钢 冷轧钢带 GB4239 | |
| 标准号 | GB3089 | 不锈钢冷轧钢板 GB3280 | |
| 工作 温度 | -196~600℃ | ||
| 特长 | 是由波纹管最理想的Ω形波一个个独立的环状波纹组成，不但具有十分优越的动特性，它还比U形波的寿命高出数倍甚至数十倍。为此由它组成金属软管具有良好的柔韧性、抗震性、耐压性、耐蚀性、经济性。其中自动焊接成形的Ω形环波软管更满足了超长软管的动特性要求， 该项波纹管制成的金属软管的优良品质在国内市场上保持了它的领先地位。 | ||
公称通径 DN | 尺 寸 mm | 质量 kg/m | ||||
| A mm | B inch | 内径 I.D | 外径 O.D | 壁厚 e | 波距 T | |
| 14 | 1/2 | 14 | 20 | 0.28 | 3 | 0.21 |
| 16 | 5/8 | 16 | 23 | 0.3 | 3 | 0.26 |
| 20 | 3/4 | 20 | 28 | 0.3 | 3.5 | 0.35 |
| 25 | 1 | 24 | 32 | 0.3 | 3.5 | 0.40 |
| 32 | 5/4 | 32 | 40 | 0.3 | 4 | 0.52 |
| 40 | 3/2 | 40 | 52 | 0.3 | 5 | 0.66 |
| 50 | 2 | 54.5 | 72.5 | 0.4 | 9 | 1.32 |
| 65 | 3/2 | 64 | 86 | 0.4 | 10 | 1.45 |
| 80 | 3 | 77 | 98 | 0.4 | 11 | 1.90 |
| 100 | 4 | 101.5 | 124.5 | 0.4 | 12 | 2.30 |
| 125 | 5 | 127 | 152 | 0.5 | 13.5 | 3.80 |
| 150 | 6 | 150.5 | 179 | 0.5 | 15 | 4.61 |
| 200 | 8 | 200 | 240 | 0.8 | 17 | 7.50 |
| 250 | 10 | 250 | 300 | 1 | 23 | 11.2 |
| 300 | 12 | 300 | 356 | 1 | 25 | 13.5 |
| 350 | 14 | 350 | 414 | 1.2 | 28 | 18.7 |
| 400 | 16 | 400 | 470 | 1.2 | 32 | 22.5 |
| 450 | 18 | 447 | 522 | 1.5 | 36 | 24.0 |
| 500 | 20 | 497 | 576 | 1.5 | 38 | 42.6 |
| 600 | 24 | 596.4 | 680 | 1.3 | 40 | 51.2 |
| 700 | 28 | 696 | 840 | 2.0 | 45 | 65 |
| 800 | 32 | 795 | 960 | 2.5 | 45 | 76 |
| 备注 | DN50~250 为钢带自动卷圆、焊接、成形的生产线制作的。 | |||||
软管的长度计算
几种软管运动型式的安装方式时， 软管的长度计算：
软管长度偏差值mm
| 长度 L | 100~400 | 401~800 | 801~1200 | 1201~2000 | 2001~3000 | 3001~4000 | 4001~6000 | >6000 |
| 极限偏差△L | +20 0 | +30 0 | +45 0 | +60 0 | +70 0 | +80 0 | +90 0 | +1.5%L 0 |
软管的最小弯曲次皱和最小弯曲半径
| 公称通径 DN mm | 公称压力 PN MPa | 最小弯曲半径mm | |||||||||||||||||||||||||||||||||
| 静态 (Rj) | 动态 (Rd) | ||||||||||||||||||||||||||||||||||
| 0.6 | 1.0 | 1.6 | 2.0 | 25 | 4.0 | 5.0 | 6.3 | 10.0 | 15.0 | 20.0 | 25.0 | 32.0 | |||||||||||||||||||||||
| 4 | 35 | 80 | |||||||||||||||||||||||||||||||||
| 6 | D | 50 | 110 | ||||||||||||||||||||||||||||||||
| 8 | 65 | 145 | |||||||||||||||||||||||||||||||||
| 10 | 50000 | 15000 | 80 | 180 | |||||||||||||||||||||||||||||||
| (12) | 95 | 215 | |||||||||||||||||||||||||||||||||
| 15 | 120 | 270 | |||||||||||||||||||||||||||||||||
| (18) | 145 | 325 | |||||||||||||||||||||||||||||||||
| 20 | 160 | 360 | |||||||||||||||||||||||||||||||||
| 25 | 175 | 400 | |||||||||||||||||||||||||||||||||
| 32 | 225 | 510 | |||||||||||||||||||||||||||||||||
| 40 | 230 | 640 | |||||||||||||||||||||||||||||||||
| 50 | 350 | 800 | |||||||||||||||||||||||||||||||||
| 65 | 390 | 845 | |||||||||||||||||||||||||||||||||
| 80 | 480 | 1000 | |||||||||||||||||||||||||||||||||
| 100 | 600 | 1200 | |||||||||||||||||||||||||||||||||
| 125 | 750 | 1500 | |||||||||||||||||||||||||||||||||
| 150 | 900 | 1800 | |||||||||||||||||||||||||||||||||
| [175] | 1000 | 2000 | |||||||||||||||||||||||||||||||||
| 200 | |||||||||||||||||||||||||||||||||||
| 250 | 按供需双方协议 | 1250 | 2500 | ||||||||||||||||||||||||||||||||
| 300 | 1500 | 3000 | |||||||||||||||||||||||||||||||||
| 350 | 1750 | 3500 | |||||||||||||||||||||||||||||||||
| 400 | 2000 | 4000 | |||||||||||||||||||||||||||||||||
